詳細內容：

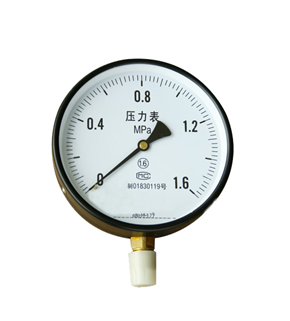

一般普通壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
主要技術指標：
|
型號 |
Y-40 |
Y-60 |
Y-100 |
Y-150 |
Y-200 |
|
公稱直徑 mm |
φ 40 |
φ 60 |
φ 100 |
φ 150 |
φ 200 、φ 250 |
|
接頭螺紋 |
M10 × 1 |
M14 × 1.5 |
M20 × 1.5 |
||
|
|
0~10;16;25 |
0~10;16;25;40;60; |
0~0.6;1;1.6;2.5;4;6;10;16;25;40;60;100 |
||
|
-0.1~0 |
-0.1~0;-0.1-0.06;0.15;0.3;0.5;0.9;1.5;2.4 |
||||
使用環境條件： -40~70 ℃，相對溫度不大于 85%
溫度影響：不大于 0.4%/10 ℃（使用溫度偏離 20 ± 5 ℃）
主要零部件材質：
|
零件名稱 |
接頭 |
彈簧管 |
機芯 |
外殼 |
|
材料牌號 |
銅合金 Gpb29-1 磷銅 Qsn4-0.3 |
磷銅 Qsn4-0.3 |
銅合金 |
鋼板 0.8F |
結構原理：
儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。
|

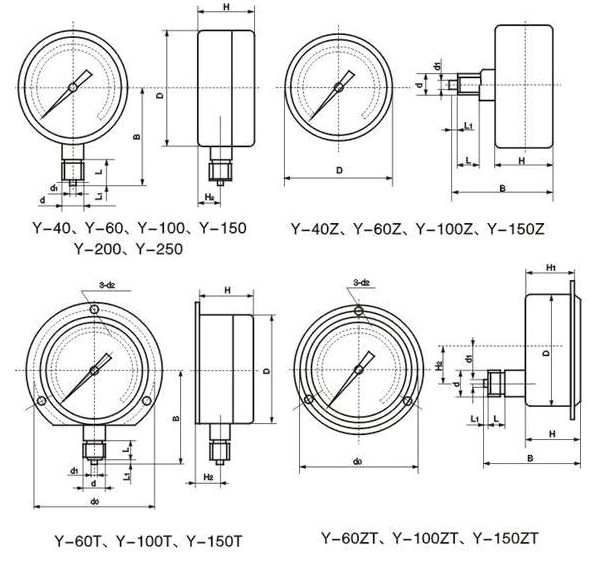

型號 |
D （φ） |
d |
d1 （φ） |
L |
d0 （φ） |
B |
H |
d2 （φ） |
H1 |
H2 |
|
Y-40 |
40 |
M10 × 1 |
4 |
10 |
|
58 |
23 |
|
|
8.5 |
|
Y-40Z |
40 |
M10 × 1 |
4 |
10 |
|
44 |
23 |
|
|
0 |
|
Y-60 |
60 |
M14 × 1.5 |
5 |
14 |
|
56 |
28 |
|
|
10.5 |
|
Y-60Z |
60 |
M14 × 1.5 |
5 |
14 |
|
56 |
28 |
|
|
0 |
|
Y-60ZT |
60 |
M14 × 1.5 |
5 |
14 |
72 |
56 |
28 |
5 |
24 |
0 |
|
Y-100 |
100 |
M20 × 1.5 |
6 |
20 |
|
90 |
42 |
|
|
16 |
|
Y-100ZT |
100 |
M20 × 1.5 |
6 |
20 |
118 |
83 |
43 |
5.5 |
25 |
24 |
|
Y-150 |
150 |
M20 × 1.5 |
6 |
20 |
|
116 |
44 |
|
|
16 |
|
Y-150ZT |
150 |
M20 × 1.5 |
6 |
20 |
165 |
85 |
45 |
5.5 |
27 |
35 |
|
Y-200 |
200 |
M20 × 1.5 |
6 |
20 |
|
140 |
46 |
|
|
16 |
|
Y-250 |
250 |
M20 × 1.5 |
6 |
20 |
|
170 |
60 |
|
|
|
