一、產品概述

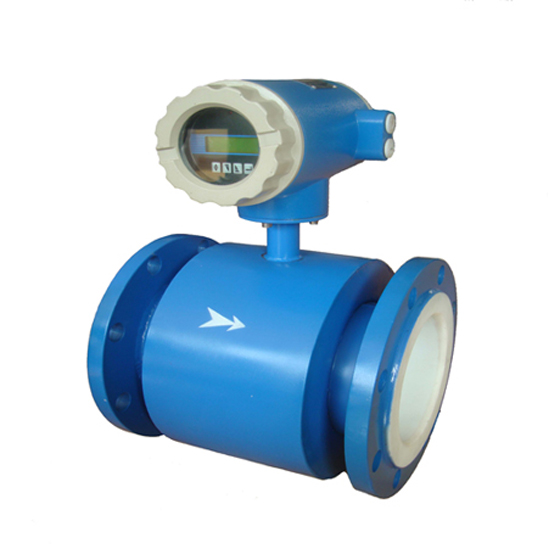

KR-LDE型智能電磁流量計是我公司采用先進技術研制、開發與生產的流體測量儀表，具有高精度、高可靠性與使用壽命長等特點。為保證產品質量，我公司在產品結構、選材、制定工藝、生產裝配與出廠等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統。為適應測量現場的需求，開發出高壓型電磁流量計系統、插入式電磁流量計系統，特別是插入式電磁流量計在大口徑管道系統中應用具有良好經濟型、時效性、穩定性。在線安裝型可以不停產安裝與檢修，使用簡便。使得我公司的電磁流量計系統適合石油、化工、能源、冶金、食品、環保、水利等各個領域。
二、產品特點
電磁流量計內部無阻流件，幾乎沒有壓力損失和流體阻塞的情況。
無機械慣性，響應快速，流體測量范圍寬（流速0.3-12m/s）穩定性好，可以用于自動檢測、調節和程控系統。
測量電導率大于5u S/cm液體，測量不受流體密度、粘度、溫度、壓力和電導率的變化影響， 傳感器感應電壓信號與平均流速呈線性關系，測量精度高。
精度等級：0.2級、0.5級、1.0級、1.5級。能滿足不同用戶的需求。
傳感器部分只有內襯和電極與被測液體接觸，只要選擇合適電極與內襯材料，即可以耐腐蝕和耐磨損。
電磁流量計分常規型（壓力≤4.0MPa），高壓型（壓力≥4.0MPa）。
插入式電磁流量計系統分為簡單安裝型和在線安裝型。
采用EEPROM存儲器，測量運算數據存貯保護安全可靠。
采用國際先進單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，中文菜單，參數設定方便。
帶4-20mA、脈沖輸出，帶報警，帶RS485通訊接口，HART、MODBUS協議。
熱能專用電磁流量計系統，集成熱能系統元件與計算，既是流量儀表又是熱能積算儀表，功能強大，適用于熱供系統。
高清晰度LCD背光顯示瞬時流量、累積流量（∑+、∑-、∑D）、流速、流量百分比、空管比、流量狀態（勵磁、流量、空管等）
防護等級：一體化結構IP65、分體結構IP68
防爆等級：EXdIIBT4
三、型號規格表
|
規 格 |
代 碼 |
說 明 |
||
|
儀表種類 |
KR-LDE |
智能電磁流量計 |
||
|
通徑代碼 |
-XXX |
例：150表示DN150，若通徑后I插入式 |
||
|
電極形式 |
1 |
標準固定式 |
||
|
2 |
刮刀式 |
|||
|
3 |
可拆卸更換式 |
|||
|
電極材料 |
0 |
不銹鋼 |
||
|
1 |
鉑（Pt） |
|||
|
2 |
哈氏B（HB） |
|||
|
3 |
鉭（Ta） |
|||
|
4 |
鈦（Ti） |
|||
|
5 |
哈氏C（HC） |
|||
|
內襯材料 |
3 |
氯丁橡膠 |
||
|
4 |
聚氨酯橡膠 |
|||
|
5 |
F4（PTFE） |
|||
|
6 |
F46（FEP） |
|||
|
7 |
F40（E-TFE） |
|||
|
8 |
P0（聚丙烯） |
|||
|
9 |
PPS（聚丙硫醚） |
|||
|
額定壓力（MPa） |
4.0 |
DN18-80 |
||
|
1.6 |
DN100-150 |
|||
|
1.0 |
DN200-1000 |
|||
|
0.6 |
DN1100-2000 |
|||
|
0.25 |
DN2200 |
|||
|
工作溫度 |
E |
≤80℃ |
||
|
H |
≤180℃ |
|||
|
接地環 |
0 |
無接地環 |
||
|
1 |
有接地環 |
|||
|
防護等級 |
0 |
IP65 |
||
|
1 |
IP68 |
|||
|
轉換器形式 |
0 |
一體式 |
||
|
1 |
分體式 |
|||
|
外殼材料 |
0 |
碳鋼 |
||
|
1 |
不銹鋼 |
|||
|
表體法蘭 |
0 |
碳鋼 |
||
|
1 |
不銹鋼 |
|||
|
安裝配對法蘭 |
0 |
不帶 |
||
|
1 |
帶 |
|||
|
供電電源 |
0 |
220VAC |
||
|
1 |
24VDC（Iour≥0.5A） |
|||
|
儀表量程 |
（XXX） |
例：3000表示對應最大量程3000m3/h |
||
四、選型方法
儀表的選型是儀表應用中非常重要的工作，有關資料表明，儀表在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。
◆收集數據：1.被測流體成份 2.最大流量、最小流量 3.工作壓力 4.溫度、最低溫度
◆被測流體必須具備一定的導電性，導電率>5μS/CM
◆最大流量和最小流量必須符合下表中的數值
|
口徑mm |
流量范圍m3/h |
口徑mm |
流量范圍m3/h |
|
φ15 |
0.0636~6.36 |
φ450 |
57.23～5722.65 |
|
φ20 |
0.11～11.30 |
φ500 |
70.65～7065.00 |
|
φ25 |
0.18～17.66 |
φ600 |
101.74～10173.6 |
|
φ40 |
0.45～45.22 |
φ700 |
138.47～13847.4 |
|
φ50 |
0.71～70.65 |
φ800 |
180.86～18086.4 |
|
φ65 |
1.19～119.4 |
φ900 |
228.91～22890.6 |
|
φ80 |
1.81～180.86 |
φ1000 |
406.94～40694.4 |
|
φ100 |
2.83～282.60 |
φ1200 |
553.90～55389.6 |
|
φ150 |
6.36～635.85 |
φ1600 |
723.46～72345.6 |
|
φ200 |
11.3～1130.4 |
φ1800 |
915.62～91562.4 |
|
φ250 |
17.66～1762.5 |
φ2000 |
1130.4～113040.00 |
|
φ300 |
25.43～2543.40 |
φ2200 |
1367.78～136778.4 |
|
φ350 |
34.62～3461.85 |
φ2400 |
1627.78～162777.6 |
|
φ400 |
45.22～4521.6 |
φ2600 |
1910.38～191037.6 |
五、電磁流量計的接線
①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣
②信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。
③信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
④分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。

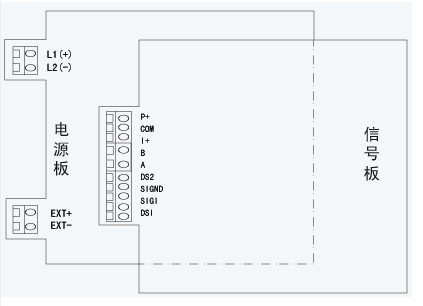

分體型電磁流量計的接線

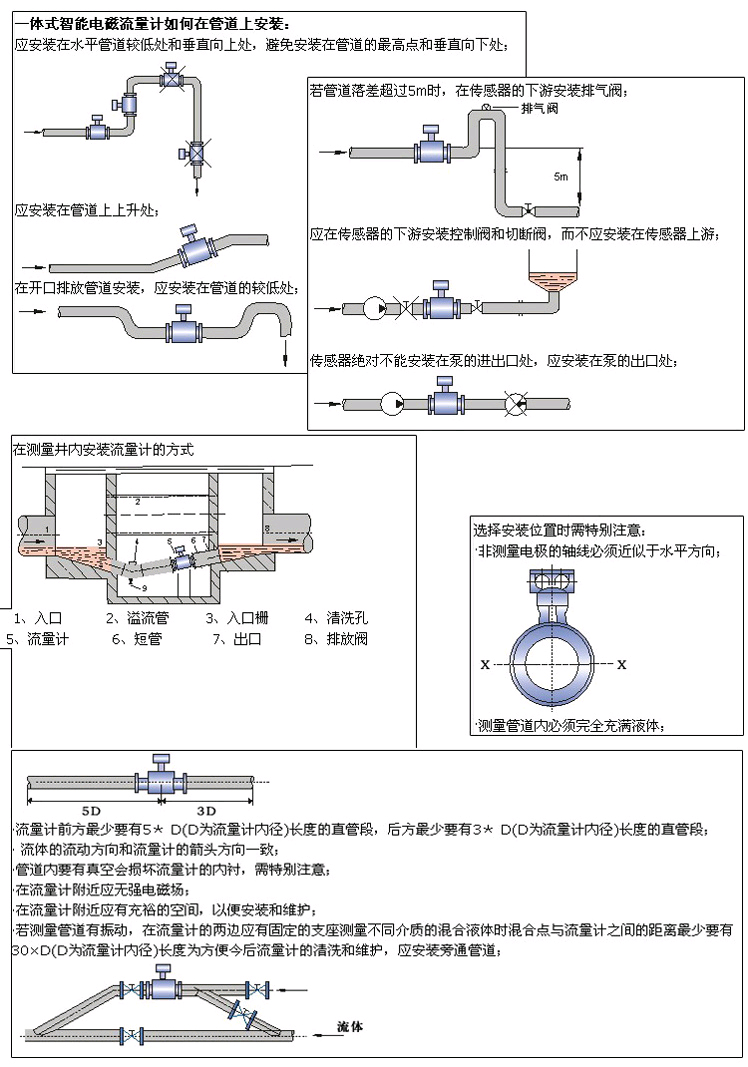

六、安裝位置的選擇
