陶瓷壓力變送器

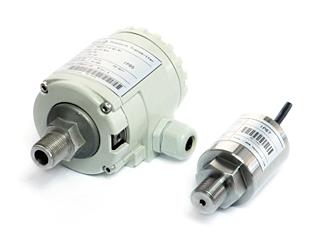

產品圖片
產品介紹

使用對象

液體、氣體、蒸汽壓力測量、液體液位測量。

特點

●陶瓷壓力變送器制造商為您介紹的該產品精度高，穩定性好。
●二線制工作方式，4～20mA信號輸出。
●敏感部件及線路板是全固體結構，堅固抗振。
●抗干擾能力強，溫度穩定性好。
●防爆殼體結構，可全天候使用。
●具有最優良的防腐性能，保證的防腐性價比。
●結構輕巧，簡單合理，無須支架，無須水平安裝，可直接任意位置安裝在管道上。

K1型                                   k2型
  陶瓷壓力變送器價格和工作原理

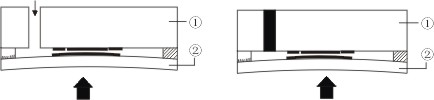

          介質壓力直接作用于陶瓷片，使測量膜片產生偏移。正常的壓力使膜片偏移0.025mm，超壓狀態也只使膜片偏移0.1mm。此時，測量膜片貼到了陶瓷支架上，避免了損壞。膜片位移產生的電容量，由與其直接連接的電子部件檢測，放大和轉換為標準信號輸出。




測量系統接線圖
在系統回路中必須采用屏蔽信號電纜，并可靠接地。

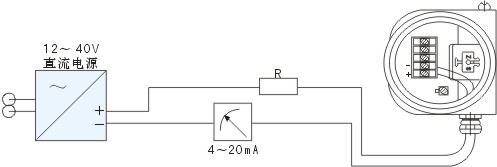

  測量系統示意圖（4～20mA）

本安型壓力變送器

        本安型壓力變送器采用本質安全電路，適用于爆炸危險區域，防爆等級Exd ⅡBT4，技術性能指標與普通型壓力變送器相同。

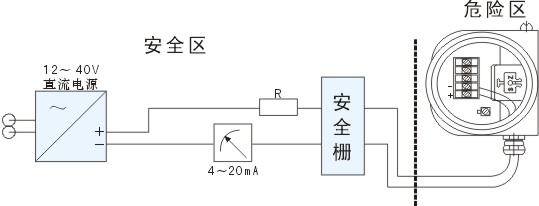

在系統回路中必須采用屏蔽信號電纜，并可靠接地。 本安型測量系統示意圖（4～20mA）

安裝方式
KR-K系列壓力變送器通常采用管道直接安裝方式，建議加裝一次閥門，便于安裝、調試和維護。
當介質溫度高于85℃時則需要加裝一定長度的引壓管，便于冷卻介質，否則會造成測量不準甚至損壞變送器。

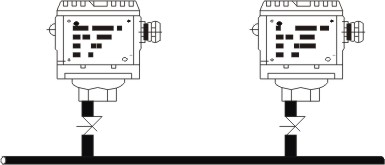

管道直接安裝方式

固定配件

用戶可依據現場環境及固定要求，用墻裝配件或管裝配件。






墻壁固定B3
1-螺釘M5 2-膨脹螺釘M8 垂直管架固定B1


水平管架固定B

  外形尺寸外形尺寸




                                                                                                                           K1型外形尺寸圖                                                         K2型外形尺寸圖


技術性能及指標

電源：24V·DC；無負載時變送器可工作在12V·DC，最大為40V·DC。
負載特性：輸出信號：4～20mA
負載阻抗R與電源電壓V的關系：R≤50（V-12）Ω
量程和零點：打開接線端側蓋后連續可調，零點調整范圍為最大量程的±5%，量程調整范圍為最大量程的40%～ 100%。
溫度范圍：環境溫度-40℃～80℃
介質溫度-40℃～85℃
儲存溫度-40℃～85℃
超壓極限：見量程表
相對濕度：0～95%。
阻尼：0.5S。
重量：0.85kg，
精度：±0.2%包括線性、變差和重復性的綜合誤差。
穩定性：最大量程的±0.1%（1年）
溫度影響：在-20～80℃內，變化量±0.15%/10℃。
超壓影響：加超壓極限內壓力后，誤差為最大量程的±0.25%。
振動影響：在任何軸向上頻率15Hz，誤差小于最大量程的±0.01%/g。
電源影響：小于輸出量程0.01%/V。
負載影響：如輸入電壓滿足負載特性，則無負載影響。
安裝位置影響：無。




壓力變送器型譜表

膜片材料
	KR-K1 陶瓷電容 KR-K2 擴散硅
	| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |	變送器類型
		S I	標準型 本安型ExibⅡBT4
		| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |	過程連接件材料
			1 9	不銹鋼316L 特殊要求
			| | | | | | | | | | | | | | | | | | | | | | | | | | | | |	過程連接方式
				R G M A Y	外螺紋G 1/2 外螺紋M 20×1.5 外螺紋G 1/2 小孔 外螺紋 1/2 NPT 特殊要求
				| | | | | | | | | | | | | | | | | | | | | | |	密封件材料
					1F 2F 9F	模氟橡膠 丁腈橡膠 特殊要求
					| | | | | | | | | | | | | | | | | | |	信號輸出方式
						2	4～20mA二線
						| | | | | | | | | | | | | | | |	外殼類型
							A B Y	鋁外殼無現場指示IP65 鋁外殼帶現場指示IP65(模擬指示表） 特殊要求
							| | | | | | | | | | | |	精度等級
								2 5 9	0.2 0.5 特殊要求
								| | | | | | | |	測量范圍（見標準量程表）
									Y	非標準量程
									| | | | | | |
	KR-K1	S	1	G	1F	2	A	5	F2

標準量程表

測量范圍	代號	量程調節范圍	過載
0～4KPa	D1	0.7～7KPa	0.6
0～6KPa	D2	0.7～7KPa	0.6
0～10KPa	D3	1.0～10KPa	0.6
0～16KPa	D4	10.0～20KPa	0.6
0～20KPa	D5	10.0～20KPa	0.6
0～25KPa	D6	12.0～30KPa	0.6
0～40KPa	D7	12.0～40KPa	0.6
0～60KPa	D8	20.0～60KPa	0.6
0～100KPa	E1	30.0～100KPa	1.0
0～160KPa	E2	60.0～200KPa	1.0
0～200KPa	E3	60.0～200KPa	1.0
0～250KPa	E4	120.0～400KPa	1.0
0～400KPa	E5	120.0～400KPa	1.0
0～0.6MPa	F1	0.2～0.6MPa	2.0
0～1.0MPa	F2	0.3～1.0MPa	2.0
0～1.6MPa	F3	0.6～2.0MPa	4.0
0～2.0MPa	F4	0.6～2.0MPa	4.0
0～2.5MPa	F5	1.2～4.0MPa	4.0
0～4.0MPa	F6	1.2～4.0MPa	6.0
0～6.0MPa	F7	2.0～6.0MPa	9.0
0～10MPa	H1	3.0～10MPa	20
0～30MPa	H2	3.0～30MPa	60
-2～2KPa	C1	2.0～7.0KPa	0.6
-5～5KPa	C2	5.0～20KPa	0.6
-10～10KPa	C3	2.0～20KPa	0.6
-20～20KPa	C4	8.0～20KPa	0.6
-50～50KPa	C5	10.0～100KPa	0.6
